Série CG

Série standard en disposition O, en option avec bande de recouvrement, pour toutes les surfaces de montage révisées. Le guidage à billes CG est particulièrement adapté aux applications à axe unique grâce à sa capacité de charge de couple élevée. La bande de recouvrement disponible réduit au minimum le travail de montage pour obturer les trous de montage. Le concept de lubrification optimisé fait en outre de la série CG le premier choix, en particulier pour les applications à course courte. Vous trouverez le patin adapté sous les accessoires du rail profilé correspondant ou directement sous l'option de menu Chariots. Vous pouvez également configurer votre guidage linéaire CG directement dans notre configurateur de produits. Vous pouvez également y télécharger des données CAO et des dessins techniques.
31 produits
Type
H
W
L
Cdyn
C0
H1

N

B

B1

C

C1

L1

K2

G

M

l

T

T1

H2

H3

Masse

M0X

M0Y

M0Z

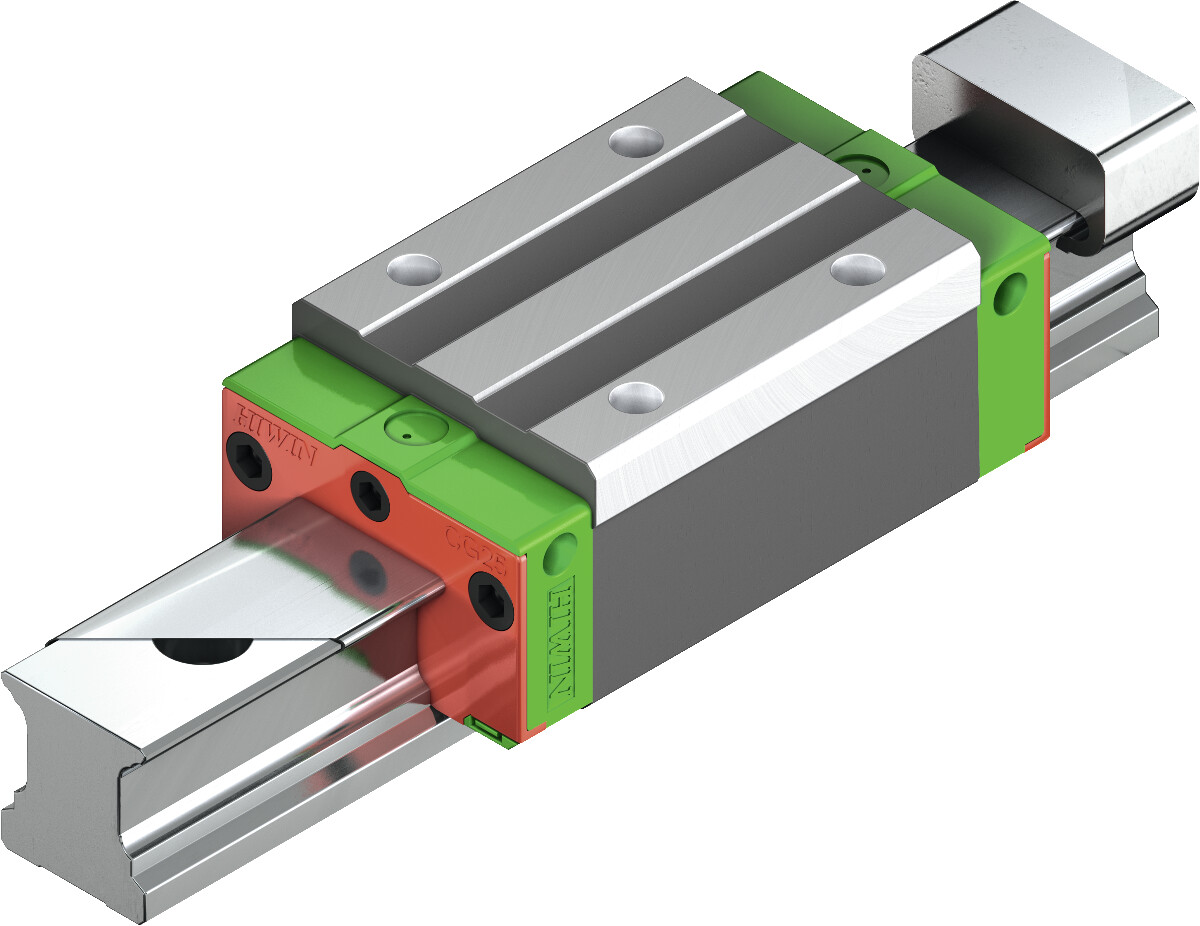

CGH15CA
28 34 58,2 14700 23470
CGH20CA
30 44 74,9 27100 36680
CGH20HA
30 44 90,9 32700 47960
CGH25CA
40 48 84 34900 52820
CGH25HA
40 48 101,4 42200 69070
CGH30CA
45 60 97,4 48500 71870
CGH30HA
45 60 119,9 58600 93990
CGH35CA
55 70 111,4 64600 93990
CGH35HA
55 70 135,8 77900 122770
CGH45CA
70 86 137,6 103800 146710
CGH45HA
70 86 174 125300 191850
CGL15CA
24 34 58,2 14700 23470
CGL25CA
36 48 84 34900 52820
CGL25HA
36 48 101,4 42200 69070
CGL30CA
42 60 97,4 48500 71870
CGL30HA
42 60 119,9 58600 93990
CGL35CA
48 70 111,4 64600 93990
CGL35HA
48 70 135,8 77900 122770
CGL45CA
60 86 137,6 103800 146710
CGL45HA
60 86 174 125300 191850

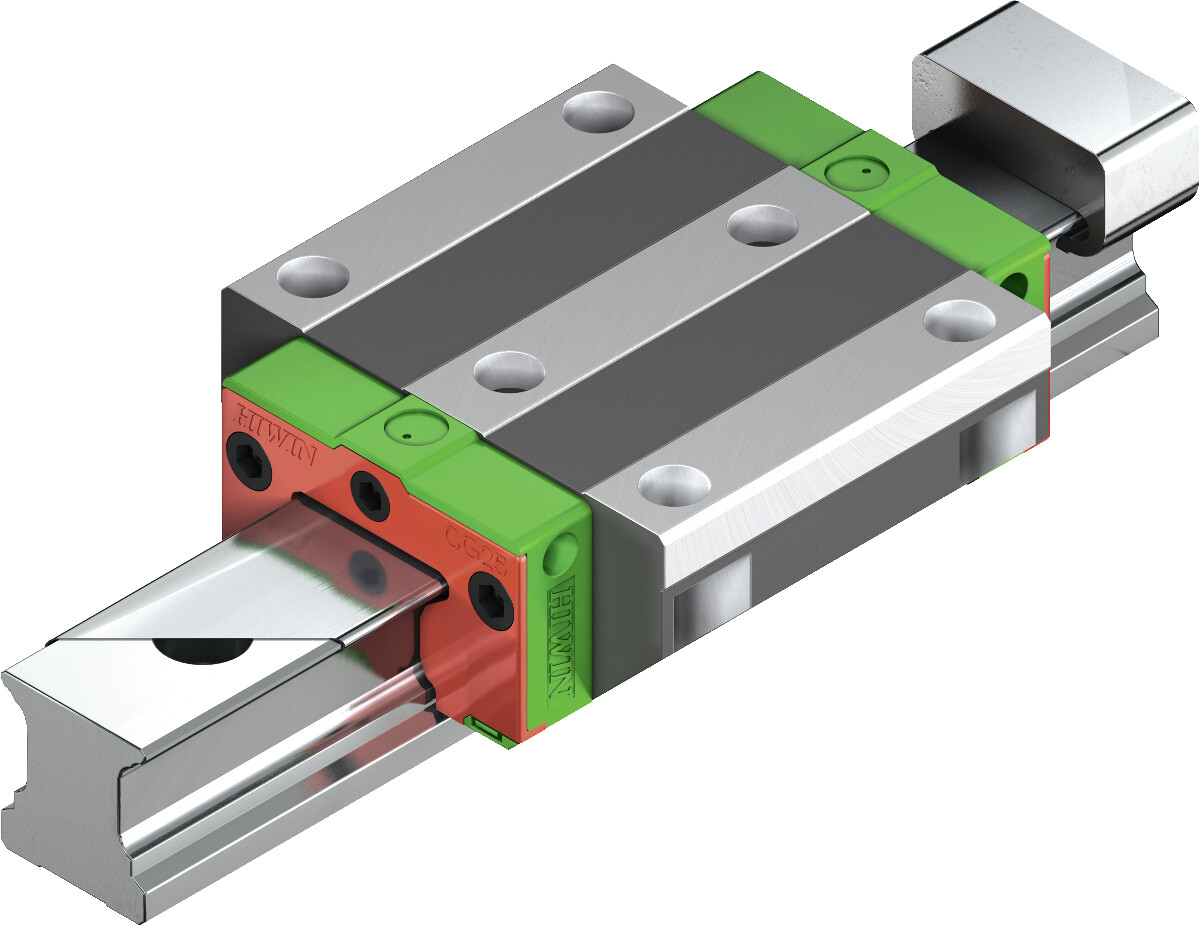

CGW15CC
24 47 58,2 14700 23470
CGW20CC
30 63 74,9 27100 36680
CGW20HC
30 63 90,9 32700 47960
CGW25CC
36 70 84 34900 52820
CGW25HC
36 70 101,4 42200 69070
CGW30CC
42 90 97,4 48500 71870
CGW30HC
42 90 119,9 58600 93990
CGW35CC
48 100 111,4 64600 93990
CGW35HC
48 100 135,8 77900 122770
CGW45CC
60 120 137,6 103800 146710
CGW45HC
60 120 174 125300 191850
